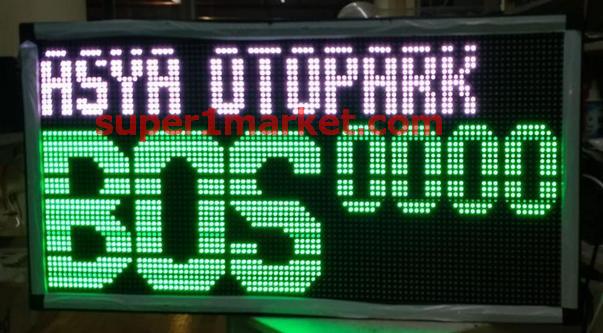

P10-RGB Haberleşme Otomasyon PLC PC MODBUS RS232 RS485 Network Otopark LED’li Protokollü Enformasyon/Mesaj Panoları

Veri Girişi:

Ürüne Bilgi Girişi Hangi Bağlantı İle Yapılacak? Ürün İle Birlikte Hangi Aparatlar Kullanılacak?

Ürün Kontrol Yöntemi:
RS485-Input
RS232-Input
Network Modul(Yerel Ağ - TCP/IP)
RS485 - MODBUS RTU
RS232 - MODBUS RTU
Butonlar(Setup, Artırma)
RF Kumanda(Setup, Artırma)
GSM Network(CEP Telefonu Mesajı)
PC-RS232(PC Programı)

Yükseklik (Piksel:px) (1px=1cm)	Gösterilebilecek Karakter Yüksekliği	Satır Sayısı	Okunma Mesafesi
16	7px	2	<35m.
	12px	1	<60m.
	16px	1	<80m.
32	7px	4	<35m.
	12px	2	<60m.
	30px	1	<150m.
48	7px	6	<35m.
	12px	3	<60m.
	46px	1	<230m.

7px Karakter 1piksel boşluk ile beraber uzunluk olarak 6piksel; 12px karakter 7piksel; 16px karakter 10piksel; 30px karakter 18piksel yer kaplamaktadır. 46px karakterler ise değişken yer kaplamaktadır.

Aşağıdaki Tabloda 12px İçin Gösterilebilecek Min Karakter Sayıları Gösterilmektedir

Ekran Ölçüsü (Piksel:px) (1px=1cm)	12px Gösterilebilecek Min. Karakter Sayısı	Satır Sayısı
16x32px	5,33	1
16x64px	10,67	1
16x96px	16	1
16x128px	21,33	1
16x160px	26,67	1
32x32px	5,33	2
32x64px	10,67	2
32x96px	16	2
48x32px	5,33	3
48x64px	10,67	3
48x96px	16	3

Not: Diğer ölçüler içinde istediğiniz ekran ölçüsünü karakterin uzunluk olarak kapladığı piksele bölerek kendiniz belirleyebilirsiniz.

Ek Özellikler:

Bu Özellikler Opsiyonludur. Ürün İle Birlikte Kullanılabilecek Aparatları Kapsamaktadır.

Kullanılabilecek Ek Malzemeler Özellikler.
RF Kumanda
Zil , Röle Tetikleme Devresi
Network Modul
Uzak Mesafe Sıcaklık Ölçme Aparatı
+5metre Kablo
RS232 To RS485 Çevirici
USB To RS232 Çevirici
USB To RS485 Çevirici

Haberleşme Panosu TEKNİK ÖZELLİKLERİ:

İMALAT SÜRESİ : ÜRÜNÜN BÜYÜKLÜĞÜNE ADEDİNE VE İMALAT DURUMUNA GÖRE BELİRLENECEK VE MÜŞTERİYE BİLDİRİLECEKTİR.
KULLANILACAK MALZ. : 10mm PiKSEL, 16x32CM MODÜLER YAPI
RENK : R G B (RED-GREEN-BLUE)(RENKLİ)
KULLANIM ALANI : İÇ/DIŞ MEKAN
ÇALIŞMA VOLTAJI : AC 220V, DC 5V
KASA ÖZELLİĞİ : ALÜMİNYUM PROFİL KASA
KASA RENGİ : SİYAH, ELEKTROSTATİK FIRIN BOYA
ÖN YÜZEY : ŞEFFAF PLEKSİGLASS
YÜKLEME/KONTROL :PLC/PC (RS232/RS485 SERİ HABERLEŞME/NETWORK(YEREL AG)(TCP-IP)/MODBUS/WIRELESS/BLUETOOT)
DATA KABLO(MT) : 5(OPSİYONLU), RJ45 SOKET ÇIKIŞI, KASA ÜSTÜNE MONTE KLEMENS SOKET
POWER KABLO(MT) : 1
MONTAJ APARATLARI : ASMA APARATI/L DEMİRİ + VİDA

*ÜRÜNLER SUYA/YAĞMURA DAYANIKLIDIR DIŞ MEKANA UYGUNDUR.
*GECE VE GÜNDÜZ ÇOK RAHAT GÖRÜNME VE OKUNMA ÖZELLİĞİNE SAHİPTİR.
*CİHAZLARLA BİRLİKTE, KULLANIM BİLGİLERİ VERİLECEKTİR.
*YUKARIDAKİ FİYATA MONTAJ NAKLİYE DAHİL DEĞİLDİR.
*TESLİM SÜRESİ SİPARİŞ VERİLDİĞİ GÜNKİ İMALAT DURUMUNA GÖRE ERKEN/GEÇ OLABİLMEKTEDİR.

Haberleşme Panosu ÇALIŞMASI:

Fabrika Otomasyon PLC PC MODBUS RS232 RS485 Network Otopark LED’li Enformasyon/Mesaj Panoları, PLC/PC’DEN VERİLEN FORMATA VE DATA PROTOKOLÜNE GÖRE, RS232, RS485 SERİPORTLARINDAN, TCP/IP NETWORK(YEREL AĞ) ÜZERİNDEN GÖNDERİLEN BİLGİLERİ EKRANDA İLGİLİ SATIRDA GÖSTERİR. İLGİLİ BİLGİLER MODBUS RTU İLETİŞİM STANDARTLARINA GÖRE OKUNUP İLGİLİ SATIRDA GÖSTERİLEBİLİRDE. ÜRÜN DEĞİŞİK BÖLGEDEN OLUŞACAK ŞEKİLDE DE TASARLANABİLİR, HER BİR BÖLGE BİR BİRİNDEN BAĞIMSIZ OLARAK TA İÇERİĞİ DEĞİŞTİRİLEBİLİR. BİLGİLER SABİT VEYA KAYABİLECEK ŞEKİLDE SEÇİLEBİLİR. HARFLER, RAKAMLAR, TÜRKÇE KARAKTERLER VE BELİRLİ KARAKTERLER GÖRÜNTÜLENEBİLİR. BİLGİLER KONTROL KARTINDA DEPOLANIP ELEKTRİK KESİNTİLERİNDE TEKRAR REM’DEN OKUNUP EKRANDA GÖSTERİLEBİLİR. ANCAK BİLGİLER PC’DEN PANOYA GÖNDERİLDİĞİNDE REM’E YAZMA ESNASINDA EKRANDA BİR KIRPIŞMA OLDUĞUNDAN İSTENİRSE REM’E YAZILMAYA BİLİNİRDE. BİLGİLERİN BİR KISMI PLC/PC’DEN, BİR KISMI SABİT OLABİLECEĞİ GİBİ, BİLGİLERİN HEPSİDE PLC/PC’DEN GÖNDERİLEBİLİR.

ÖRNEK HABERLEŞME PROTOKOLÜ:

Comm1.Settings = “9600,N,8,1”       ‘baud rate, parity, data bits, stop bits
                   .Handshaking = 0                      ‘comNone

OutputText = STX & ID & Satir_Numarasi & Font & Metin & ETX

NOT: DATA PROTOKOLÜ İLE İLGİLİ AYRINTILAR CİHAZIN İMALATINDAN SONRA AYRINTILI BİR ŞEKİLDE GÖNDERİLİR.
